Podklady pro rozsáhlou rekonstrukci hal ČD

České dráhy, a.s.
Národní železniční dopravce, který ve své správě eviduje stovky nádražních, technických a průmyslových objektů po celé České republice.

Na podzim roku 2023 nás oslovily České dráhy v rámci výběrového řízení. Předmětem zakázky bylo zpracování pasportů objektů, u nichž nebyla k dispozici aktuální dokumentace. Jednalo se nejen o administrativní části, ale především o rozsáhlé ocelové konstrukce – výstupy měly sloužit jako vstupní dokumentace pro další projekční práce, statické posudky, rekonstrukce a inženýring.

Naše nabídka byla vybrána ve výběrovém řízení vypsaném Regionální správou majetku Českých drah, a.s.

Součástí zadání bylo zpracování pasportu budov dle následující specifikace:

• Průvodní zpráva
• Souhrnná technická zpráva
• Výkresová dokumentace skutečného stavu včetně technického popisu
• Zjednodušený situační nákres

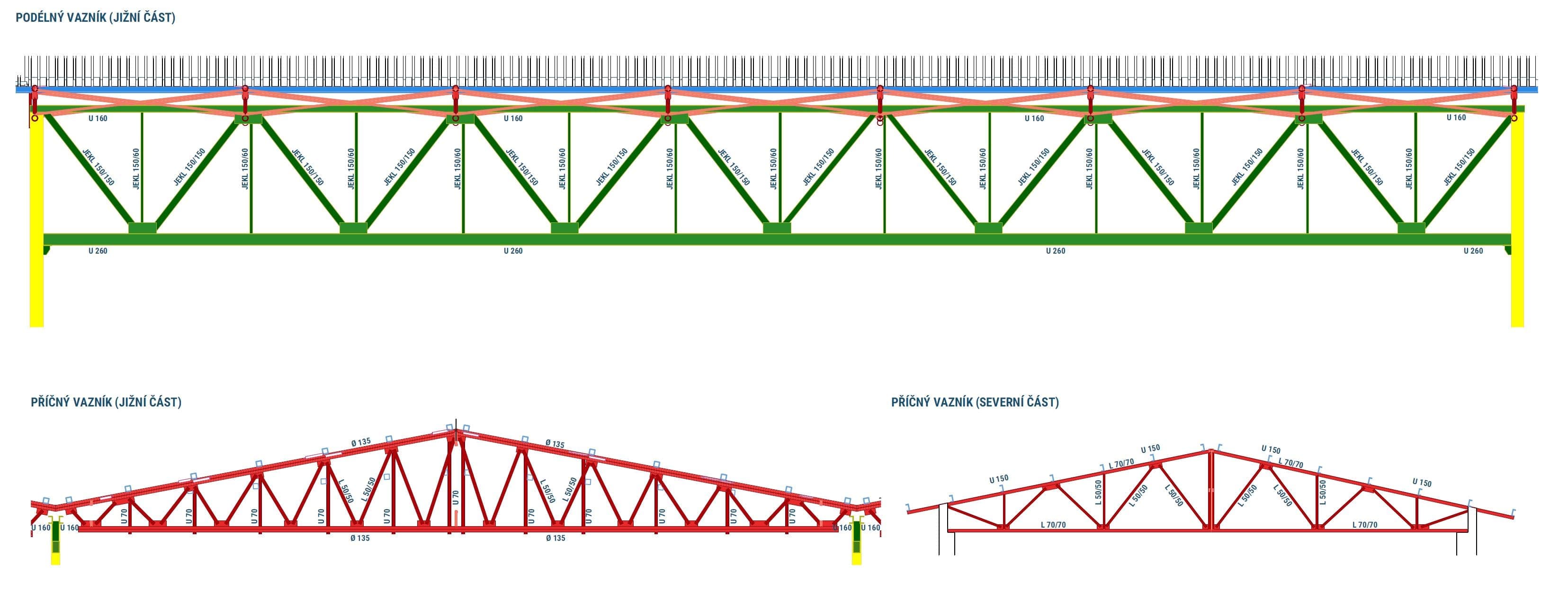

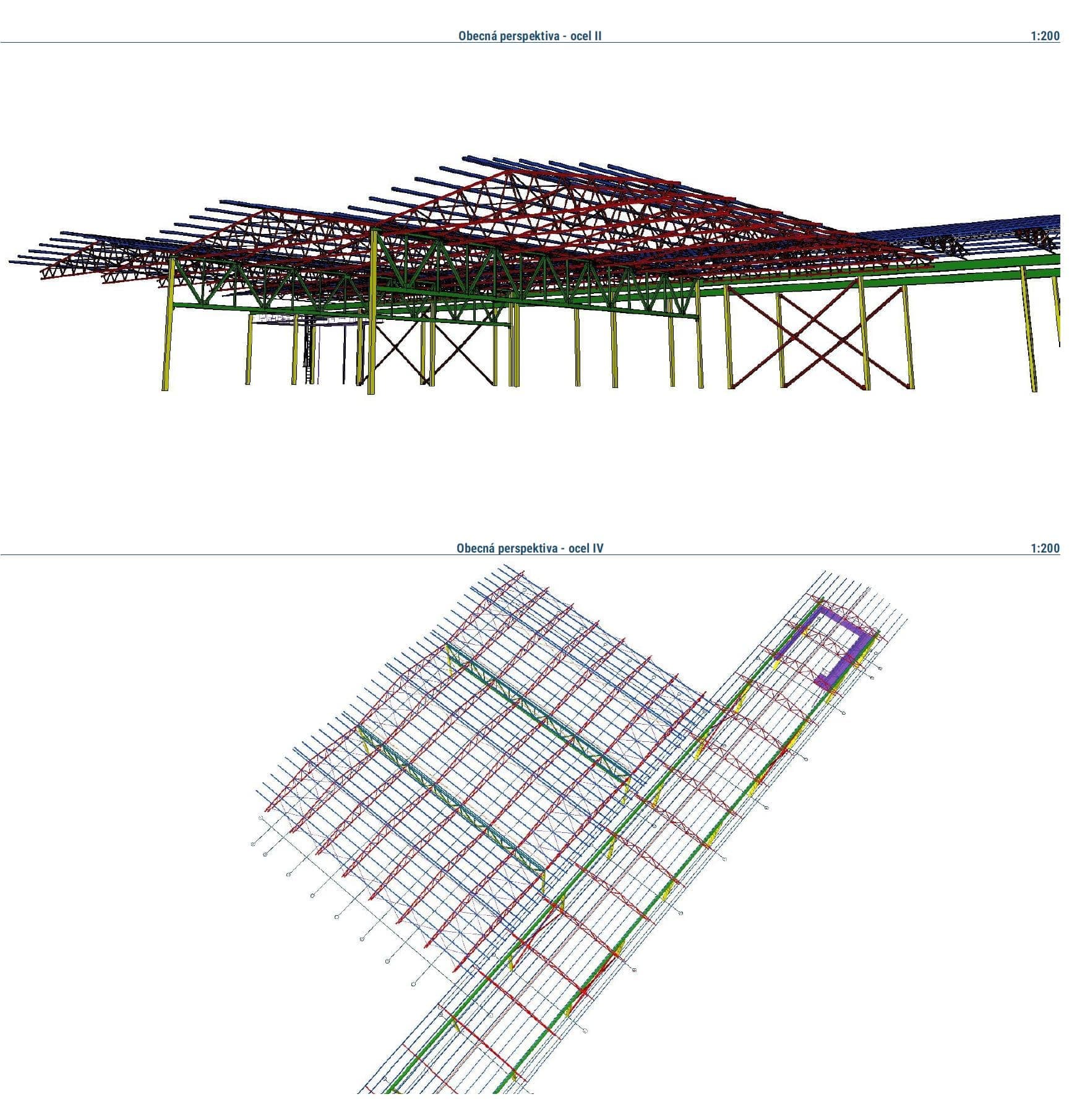

• Výstupy pro statické posouzení ocelových konstrukcí dle ČSN 73 2604

Během jediného měsíce jsme naskenovali bezmála 24 000 m² ploch napříč deseti technickými objekty. Skenování probíhalo za provozu a ve velmi různorodých prostorách – od rekreačních budov přes sklady až po rozsáhlé haly s ocelovými konstrukcemi.

Zaměřené objekty:

• Nymburk město – opravárenská hala strojů (374 m²)
• Nymburk město – sklad TO u vodárny (312 m²)
• Sázava n. S. – rekreační středisko (225 m²)
• Kolín – POŽ + dotační sklad (828 m²)

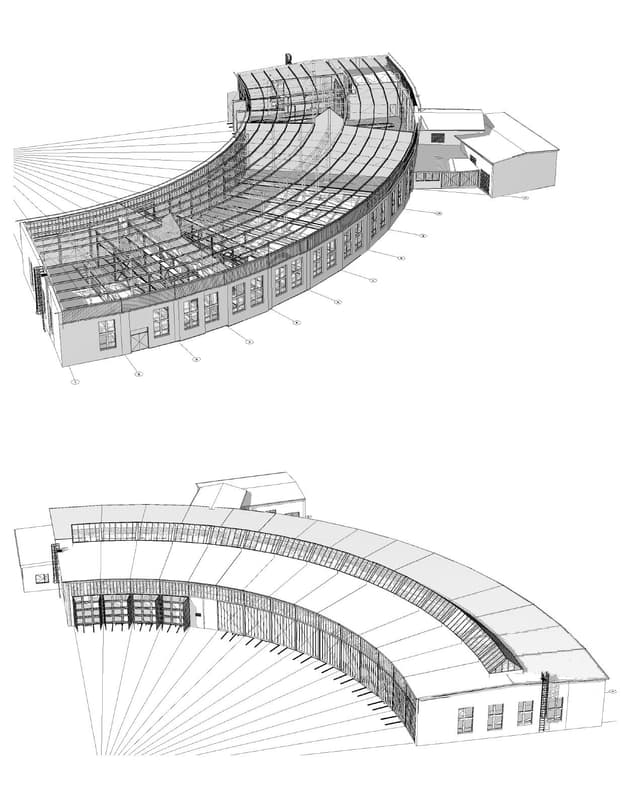

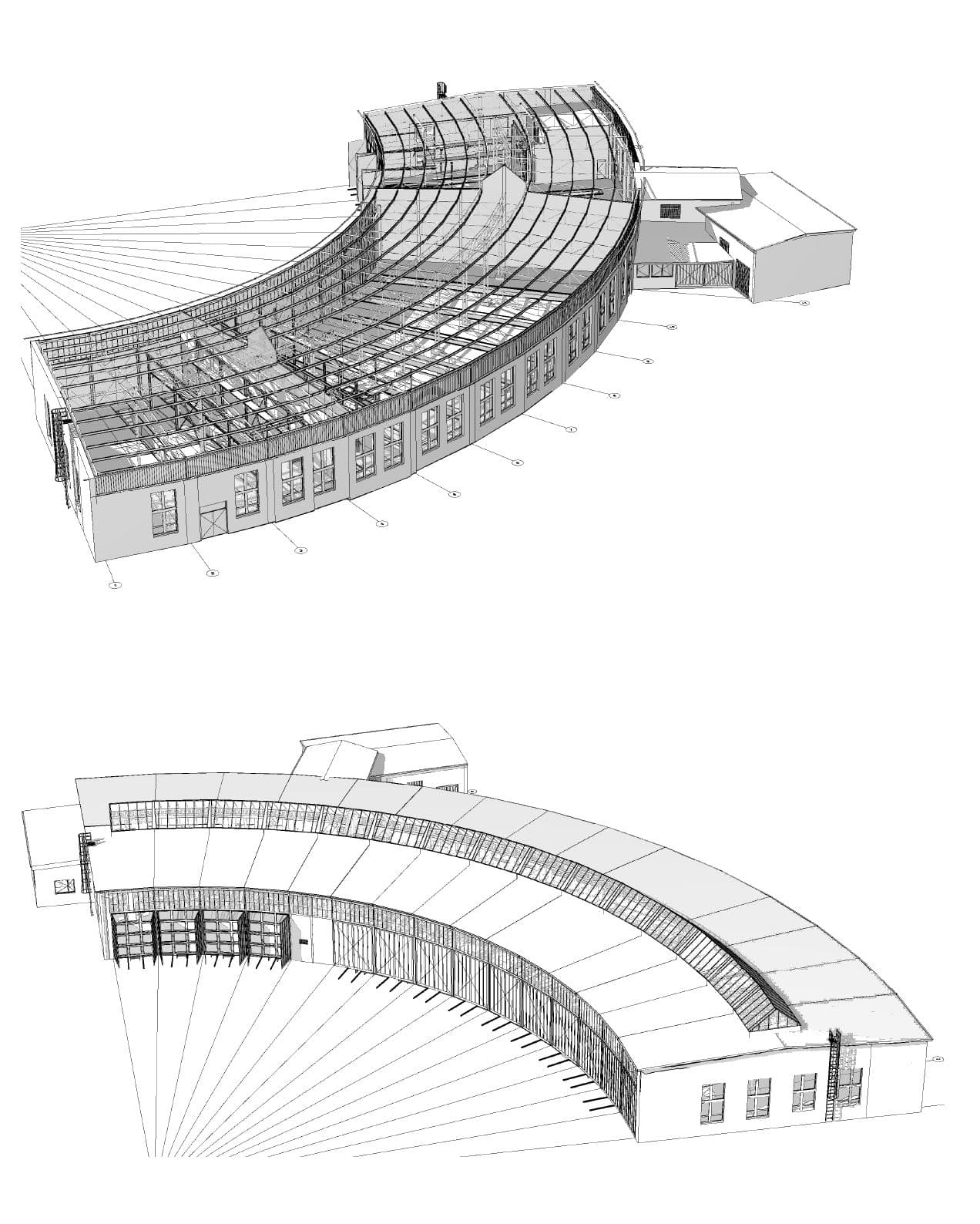

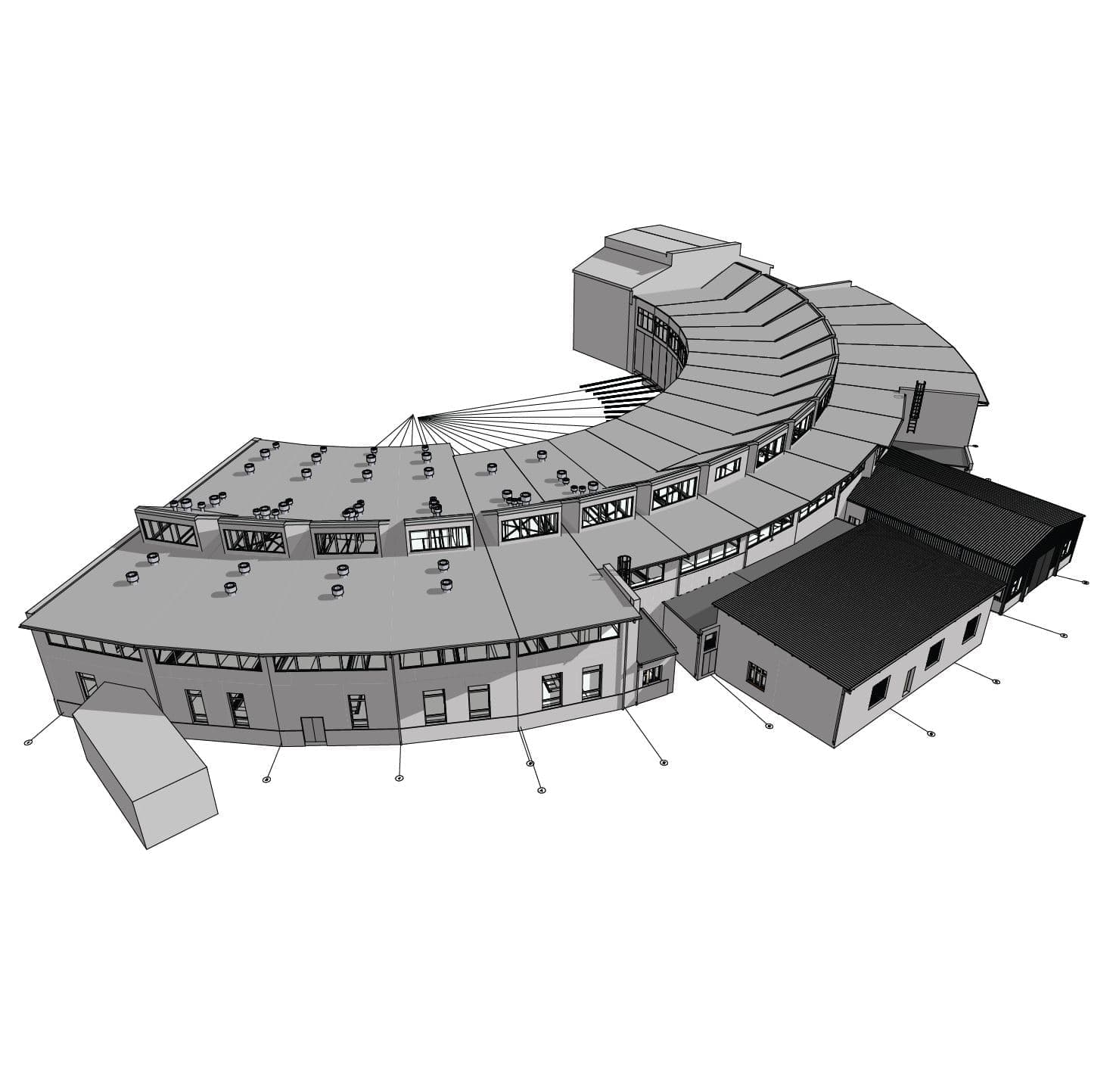

• Česká Třebová – velká rotunda (5 705 m²)
• Meziměstí – lokomotivní remíza (2 992 m²)
• Hradec Králové – remíza LD (3 112 m²)
• Česká Třebová – správkárna a umývárna (2 947 m²)
• Česká Třebová – malá rotunda (2 499 m²)
• Česká Třebová – velká dvoulodní hala (5 573 m²)

Celkem zaměřeno: 23 567 m²

Dodané výstupy:

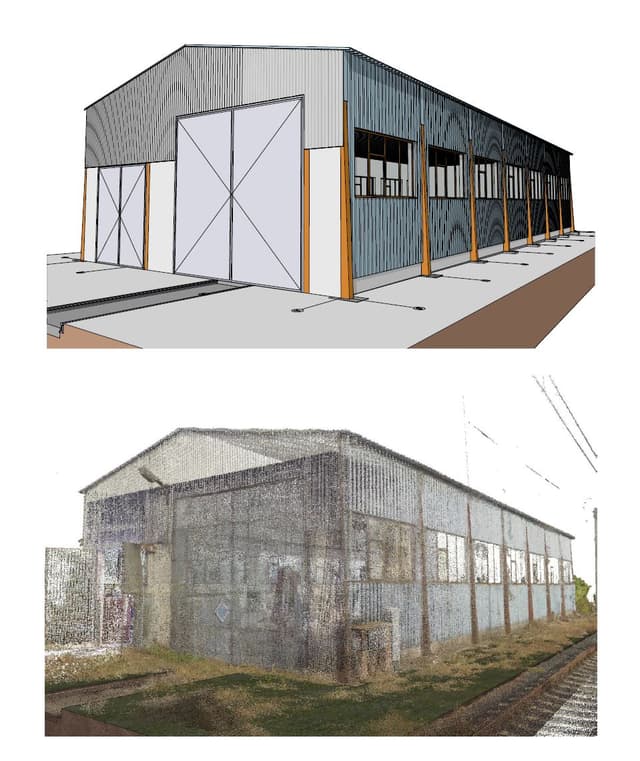

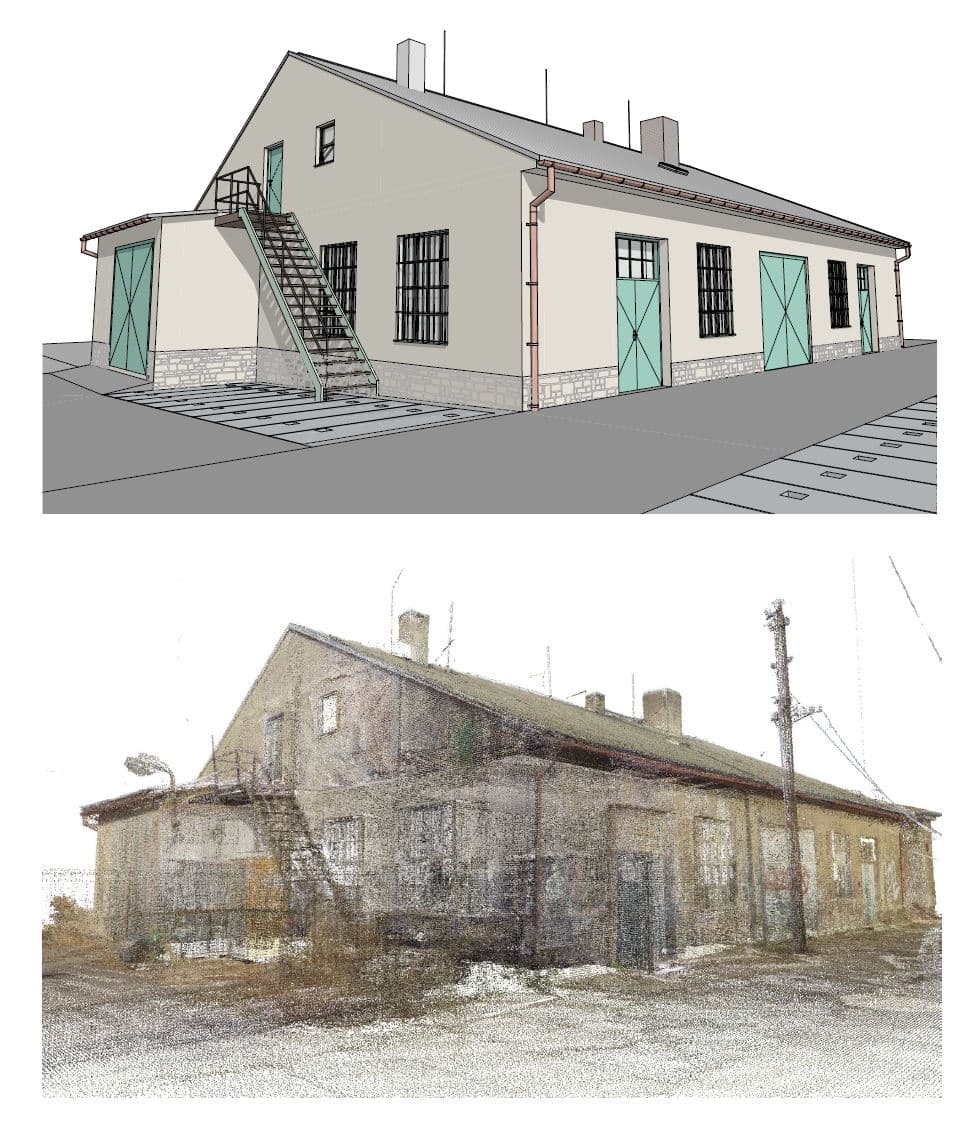

• Barevné mračno bodů (formát E57)
• DWG / PDF výkresová dokumentace

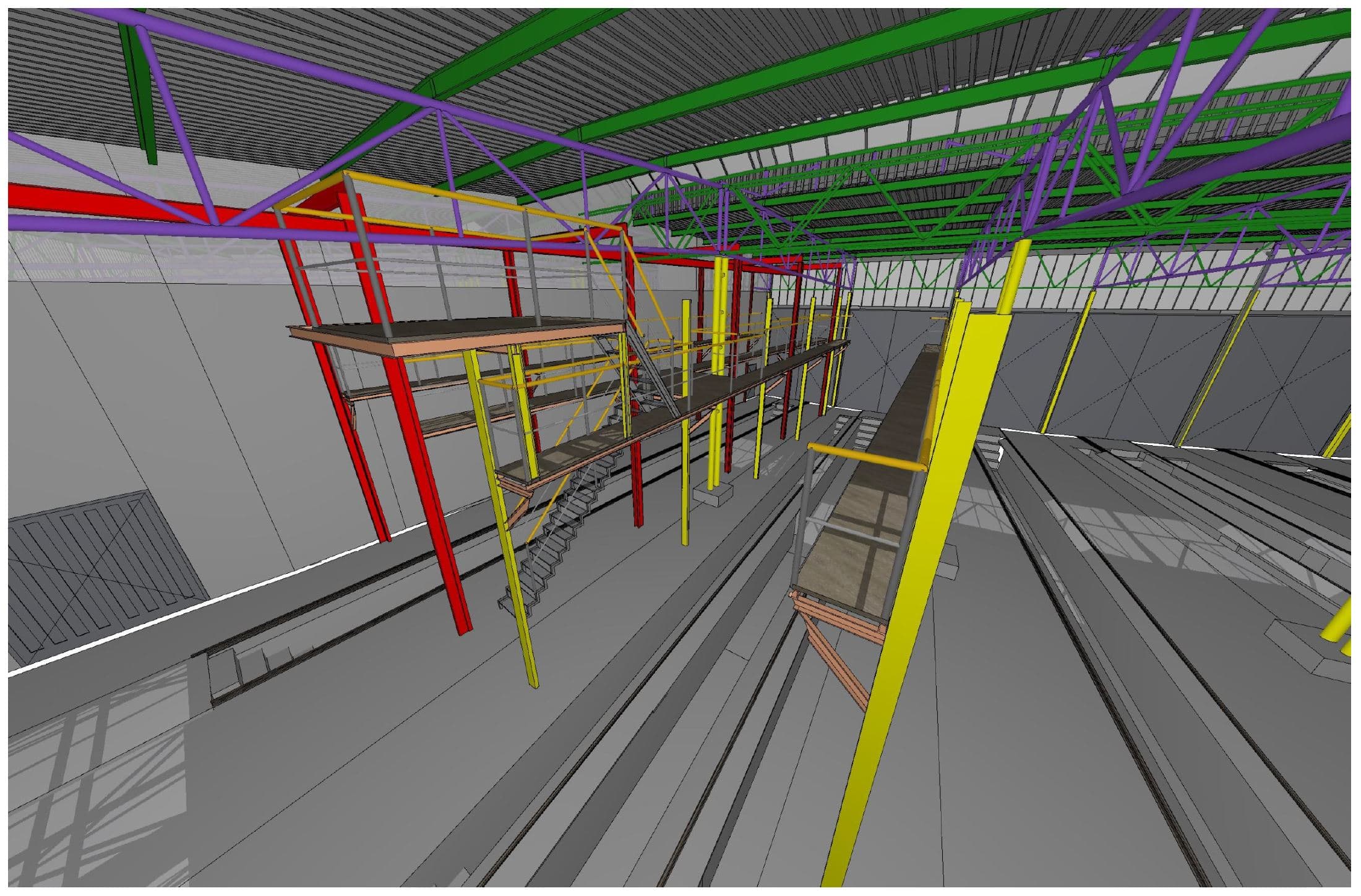

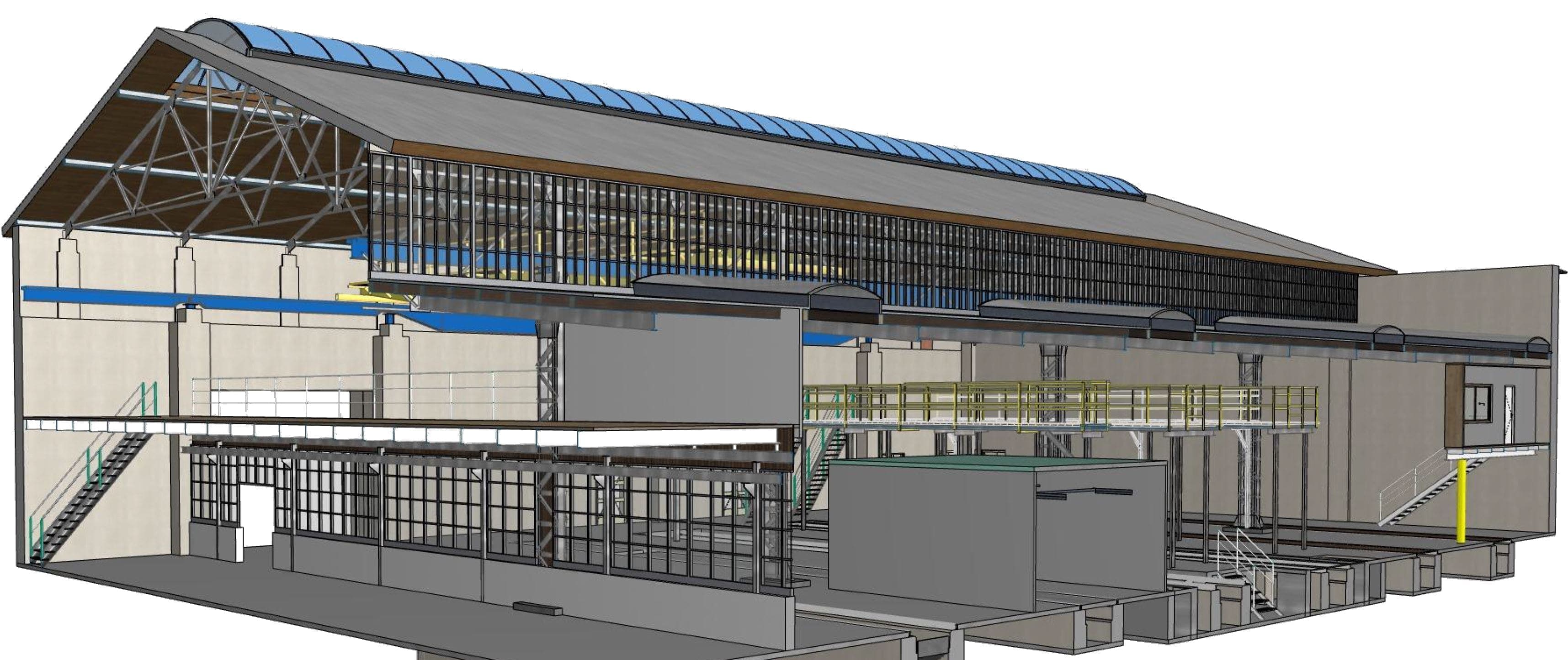

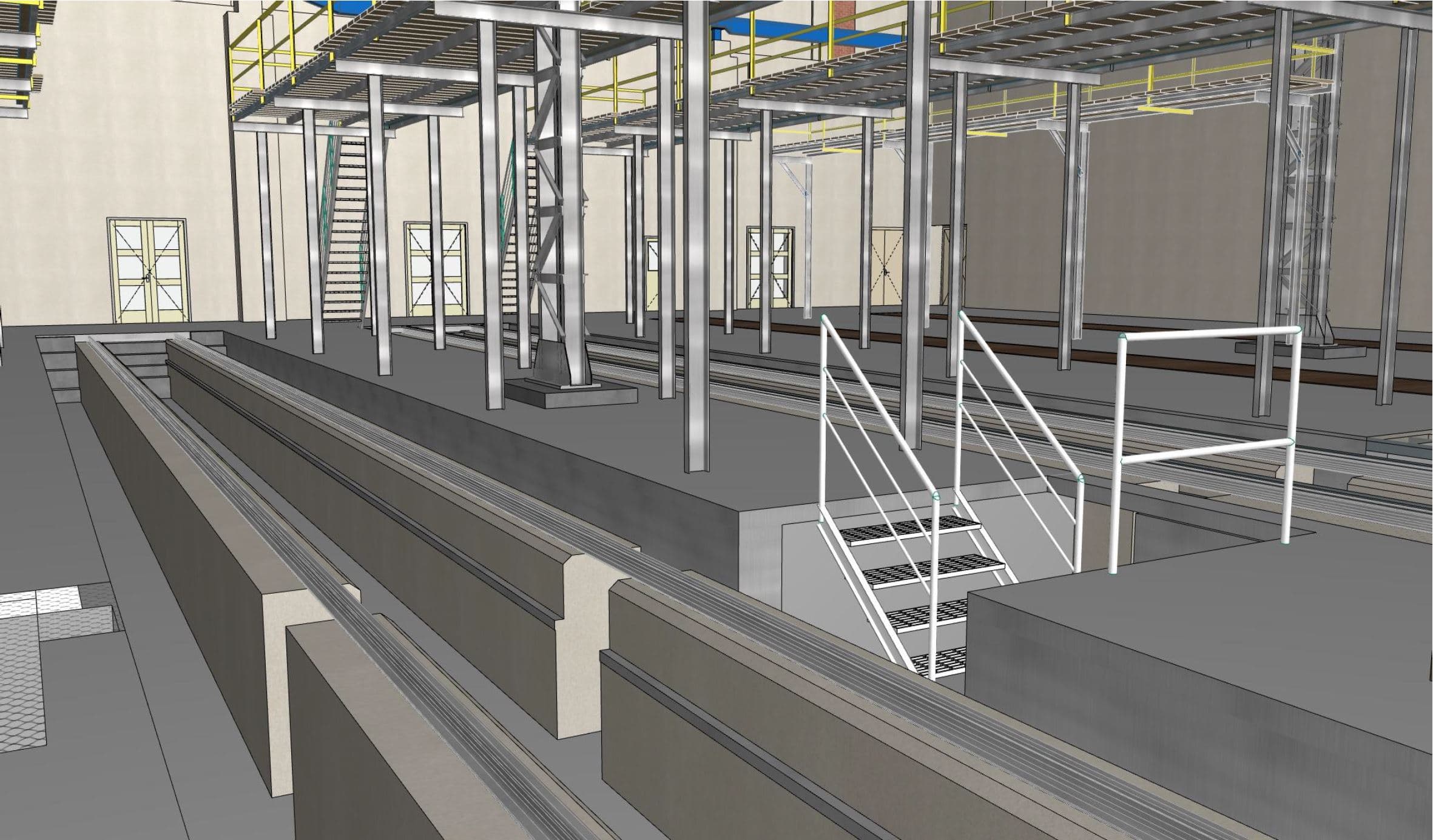

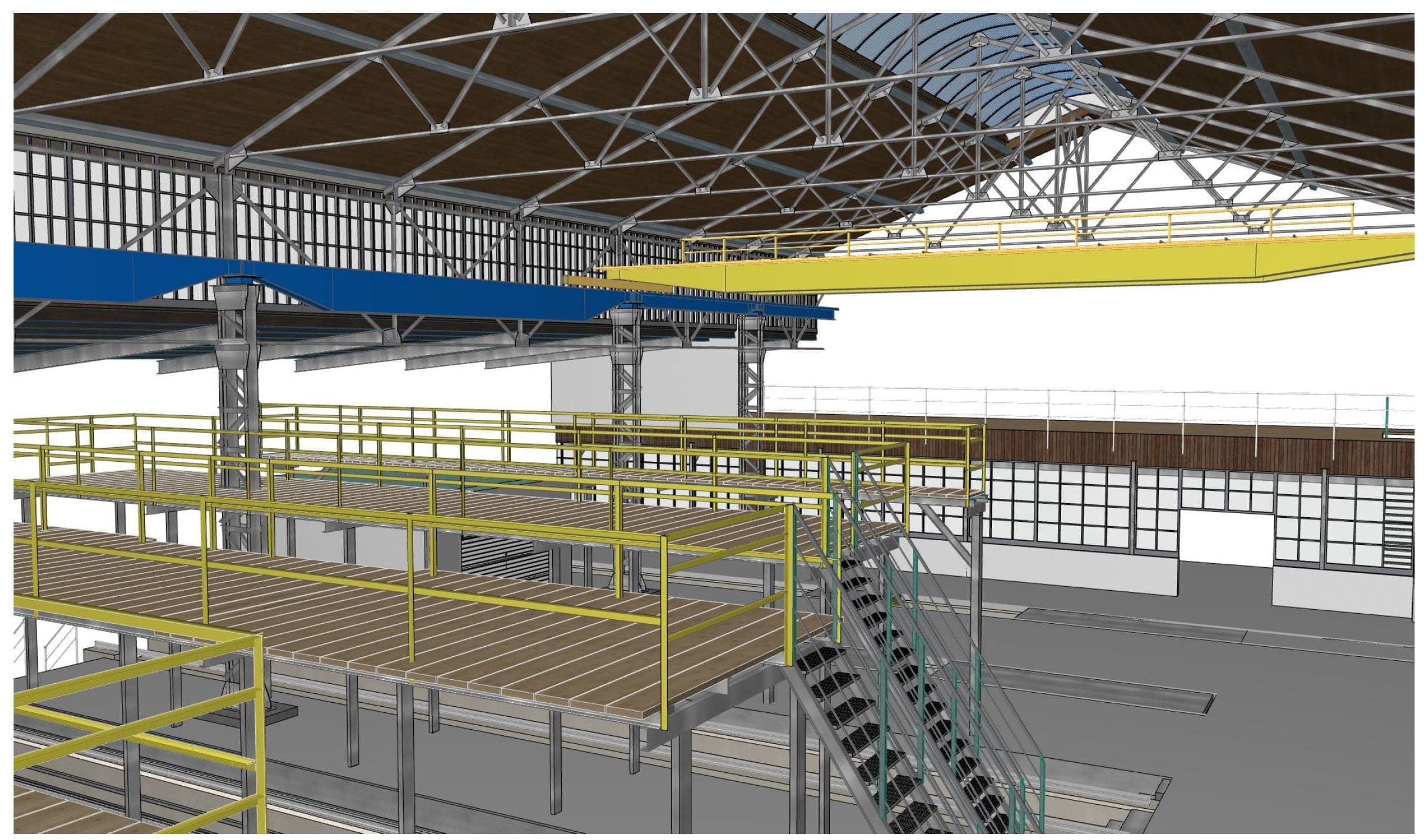

• 3D modely (ArchiCAD, AutoCAD)
• Virtuální prohlídky (LGS – offline prohlížeč)

• 23 567 m² zaměřených prostor
• 10 objektů z celé ČR
• 4 formáty výstupů (DWG, PDF, E57, LGS)
• 0 nutných návratů – vše zachyceno během 1 návštěvy

„Na základě výběrového řízení jsme hledali spolehlivého partnera pro zaměření a pasportizaci našich objektů, které zahrnovaly složité technické stavby – konkrétně rotundové haly pro odstavení lokomotiv. Společnost Atelier Kozák s.r.o. / 3D SCAN BUDOV pro nás zajistila 3D skenování, podrobné pasporty ocelových konstrukcí, hal i přilehlých administrativních částí. Oceňujeme technickou preciznost, komunikaci a schopnost přizpůsobit výstupy našim interním standardům." — Jan Hyhlík, vedoucí technického oddělení – České dráhy, a.s.

Při samotném skenování nás částečně zdržovala ponechaná technika v halách a probíhající provoz zaměstnanců. Kvůli těmto faktorům jsme museli opakovaně měnit pozice skeneru a složitěji plánovat trasy měření. I přesto jsme zachytili kompletní data bez nutnosti návratu.
